Hộp phân phối cáp kiểu Mỹ-được sử dụng rộng rãi trong hệ thống phân phối điện ở Bắc Mỹ. Chúng có đặc điểm là cửa mở-một phía và thanh cái đa chiều nằm ngang{3}}, mang lại những ưu điểm như kích thước nhỏ gọn, cấu hình linh hoạt, cách nhiệt hoàn toàn và bịt kín hoàn toàn. Chúng thường có hai loại dựa trên dòng điện định mức: mạch chính 600A và mạch nhánh 200A. Mạch chính 600A sử dụng kết nối bu lông bắt vít, trong khi mạch nhánh 200A sử dụng kết nối phích cắm và có thể cắm vào và rút ra khi có tải. Đầu nối cáp dùng trong hộp phân phối cáp kiểu Mỹ{13}}tuân thủ tiêu chuẩn IEEE 386.
Hộp phân phối cáp kiểu-châu Âu là thiết bị kỹ thuật dựa trên cáp-được sử dụng rộng rãi trong các hệ thống phân phối điện trong những năm gần đây. Các tính năng chính của nó bao gồm cửa mở-hai mặt và sử dụng ống lót trên tường làm thanh cái kết nối, mang lại những ưu điểm như kích thước nhỏ gọn, cách bố trí cáp rõ ràng và loại bỏ nhu cầu về các-khẩu chéo lớn của cáp ba{5}}lõi. Các đầu nối cáp được sử dụng tuân theo tiêu chuẩn DIN47636. Nói chung, người ta sử dụng đầu nối cáp cố định có dòng điện định mức 630A.
Sự khác biệt giữa hai loại này được minh họa rõ ràng trong bảng so sánh chi tiết dưới đây:
| Tiêu chí so sánh | Hộp phân phối cáp kiểu Mỹ- | Hộp phân phối cáp kiểu Châu Âu- |
|---|---|---|
| Triết lý thiết kế cốt lõi | "Phương pháp nối" sử dụng các phụ kiện cáp (đầu nối chữ T, đầu nối khuỷu) làm thành phần cốt lõi để kết nối nhiều cáp với nhau. | "Loại thiết bị chuyển mạch": Thiết kế này tích hợp các thiết bị chuyển mạch thu nhỏ (công tắc tải, cầu dao) vào một vỏ duy nhất. |
| Cấu trúc chính | Bên trong chủ yếu bao gồm các ổ cắm đầu nối cáp, được gắn trên ống bọc cách điện hoặc thanh cái. Cấu trúc bao vây tương đối đơn giản. | Bên trong, nó bao gồm các khối chức năng mô-đun, mỗi khối chứa các công tắc, thanh cái, ngăn kết nối cáp, v.v., tương tự như một thiết bị đóng cắt thu nhỏ. |
| Các thành phần kỹ thuật chính | Đầu nối cáp có thể tháo rời (thường được gọi là "đầu nối khuỷu tay" hoặc "đầu nối T{0}}") có chức năng kết nối, cách ly, che chắn và nối đất. | Công tắc tải nhỏ hoặc cầu dao (chẳng hạn như công tắc tải SF6 và công tắc tải chân không) có các điểm ngắt kết nối rõ ràng. |
| Môi trường cách điện | Lớp cách nhiệt chính là rắn. Mối nối cáp bao gồm cao su EPDM bên trong và được bọc bằng một-ống bọc cách điện có độ bền cao bên ngoài, thường chứa đầy mỡ silicon để chống thấm. | Cách nhiệt bằng khí (SF6) hoặc cách nhiệt bằng không khí. Thiết kế chủ đạo của thiết bị đóng cắt kiểu-Châu Âu là sử dụng khí SF6 làm chất cách điện và chất dập tắt hồ quang-. |
| Bảo vệ mạch | Nó không có chức năng chuyển mạch và bảo vệ tích cực. Sự cố ở mạch nhánh khiến máy cắt ở trạm biến áp phía thượng lưu phải ngắt. | Đúng. Công tắc tải có thể mở và đóng khi có tải và khi kết hợp với cầu chì, nó có thể cung cấp khả năng bảo vệ-quá tải và ngắn mạch (tùy thuộc vào cấu hình cụ thể). |
| Điểm ngắt kết nối có thể nhìn thấy | Không có. Sau khi cắm và rút đầu nối cáp, cổng sẽ được bịt kín nhưng không thể nhìn thấy vết đứt vật lý. | Đúng. Bản thân công tắc có đèn báo "bật/tắt" rõ ràng hoặc cửa sổ xem, cho phép hiển thị các tiếp điểm cách ly. |
| Vận hành và bảo trì | Thao tác rất đơn giản (sử dụng cần thao tác cách điện để lắp và tháo), nhưng việc bảo trì và khắc phục sự cố tương đối bất tiện, đòi hỏi phải kiểm tra từng phần. | Hoạt động được tiêu chuẩn hóa hơn (có cơ chế vận hành), việc bảo trì và cách ly lỗi thuận tiện và các nhánh bị lỗi có thể được ngắt kết nối một cách chính xác. |
| Kích thước và tính linh hoạt | Chúng có kích thước tương đối nhỏ và có cấu trúc nhỏ gọn nhưng thiếu khả năng mở rộng chức năng và thường có số lượng mạch hạn chế. | Nó có kích thước tương đối lớn nhưng có thiết kế mô-đun tốt và khả năng mở rộng linh hoạt, cho phép dễ dàng thêm hoặc bớt các mạch điện. |
| Ưu điểm chính | 1. Chi phí thấp. 2. Kích thước nhỏ và lắp đặt dễ dàng. 3. Cách nhiệt và khép kín hoàn toàn, có khả năng chống thấm tuyệt vời. |
1. Chức năng mạnh mẽ, có giao diện bảo vệ, giám sát và tự động hóa. 2. Vận hành an toàn với các điểm ngắt kết nối có thể nhìn thấy được. 3. Tùy chọn cấu hình và khả năng mở rộng linh hoạt. |
| Nhược điểm chính | 1. Thiếu chức năng bảo vệ, ảnh hưởng đến độ tin cậy của nguồn điện thượng nguồn. 2. Sự cố có tác động trên phạm vi rộng-và việc khôi phục nguồn điện diễn ra chậm. 3. Chức năng hạn chế. |
1. Chi phí cao. 2. Yêu cầu cao về khả năng bịt kín khí SF6 và bảo vệ môi trường (các mẫu mới hơn thường sử dụng khí hoặc chân không thân thiện với môi trường). 3. Kích thước và trọng lượng lớn. |
| Kịch bản ứng dụng điển hình | Thích hợp cho các điểm cuối của mạng lưới phân phối, nơi có độ nhạy chi phí cao và yêu cầu về độ tin cậy cung cấp điện không quá nghiêm ngặt, chẳng hạn như khu dân cư, mạng lưới phân phối đường phố và các điểm kết nối đường nhánh. | Điều này phù hợp với các đường dây phân phối chính hoặc các điểm kết nối khách hàng quan trọng trong mạng lưới phân phối điện đòi hỏi độ tin cậy cao, vận hành linh hoạt và tự động hóa như các khu công nghiệp, trung tâm thương mại, các nút tủ mạng vòng. |
Tóm tắt và khuyến nghị
Vỏ bọc kiểu Mỹ-giống hộp phân phối cáp-cao cấp, được cách điện hoàn toàn. Mục tiêu của nó là đạt được sự phân nhánh cáp một cách đơn giản, kinh tế và đáng tin cậy. Nó ủy quyền các chức năng bảo vệ và phức tạp cho thiết bị thượng nguồn.
Vỏ bọc theo phong cách Châu Âu-giống như một thiết bị chính dạng vòng-được xếp hạng đơn giản hóa ngoài trời. Mục tiêu của nó là đạt được sự phân đoạn, kết nối, bảo vệ và kiểm soát mạng phân phối điện, đóng vai trò là nút cơ bản cho tự động hóa mạng phân phối.
Làm thế nào để lựa chọn?
Xem xét nhu cầu của bạn: Nếu chỉ cần phân nhánh cáp đơn giản và có yêu cầu kiểm soát chi phí nghiêm ngặt, bạn có thể chọn hộp đựng kiểu{0}}Mỹ. Nếu bạn yêu cầu cách ly lỗi, truyền tải, bảo trì theo kế hoạch hoặc nâng cấp tự động hóa trong tương lai thì cần phải có một-vỏ bọc kiểu Châu Âu.
Xem xét vị trí mạng: Vỏ bọc kiểu Mỹ-phù hợp với điểm cuối của mạng xuyên tâm; Vỏ bọc kiểu Châu Âu-là cấu hình tiêu chuẩn trong mạng vòng hoặc đường dây chính.
Hãy xem xét xu hướng phát triển: Với nhu cầu ngày càng tăng về độ tin cậy của nguồn điện và sự phổ biến của tự động hóa mạng phân phối (DA), các vỏ bọc kiểu châu Âu-mạnh mẽ hơn (và các sản phẩm mới thân thiện với môi trường của chúng chẳng hạn như thiết bị đóng cắt cách nhiệt-không khí kín áp suất thông thường) đang trở thành lựa chọn phổ biến trên thị trường, đặc biệt là ở các khu vực đô thị và khu vực có tải trọng quan trọng. Vỏ bọc kiểu Mỹ-hầu hết được giữ lại trong các lĩnh vực ứng dụng có lợi thế truyền thống.
Liên hệ với chúng tôi
Mạng lưới phân phối điện đô thị của Trung Quốc (đặc biệt là ở cấp điện áp 10kV) từ lâu đã chủ yếu áp dụng khái niệm "cung cấp điện mạng vòng" có nguồn gốc từ châu Âu. Các hướng dẫn kỹ thuật tiêu chuẩn của cả State Grid và Southern Grid cũng bị ảnh hưởng nặng nề bởi điều này. Do đó, hộp nhánh kiểu Châu Âu-(có thành phần cốt lõi là công tắc tải), cho phép phân đoạn đường dây, cách ly lỗi và truyền tải, là thiết bị cơ bản để đáp ứng yêu cầu này. Hộp-kiểu Mỹ, do thiếu chức năng bảo vệ tích cực nên có ứng dụng hạn chế trong mạng lưới phân phối chính.

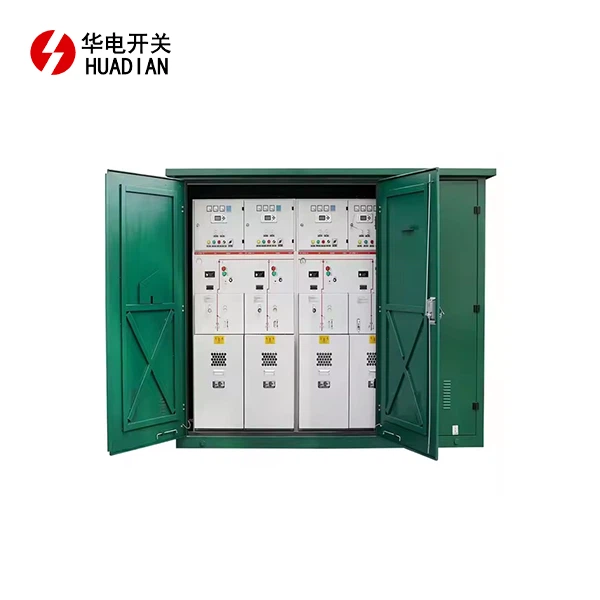

Hộp phân phối cáp Shaanxi Huadian được trang bị công tắc tải/bộ ngắt mạch chân không cách điện hoàn toàn SF6 hiệu suất cao, cho phép chuyển mạch an toàn trong điều kiện trực tiếp. Chúng có thể được tích hợp hoàn hảo với cầu chì để cách ly nhanh chóng và chính xác các sự cố ngắn mạch-, giảm thiểu phạm vi mất điện và đảm bảo cung cấp điện bình thường cho đường dây chính và những người dùng khác, cải thiện đáng kể độ tin cậy của nguồn điện. Đó là sự lựa chọn lý tưởng của bạn để kiểm soát chi phí và độ tin cậy. Hãy liên hệ với chúng tôi để được giải đáp:pannie@hdswitchgear.com.
